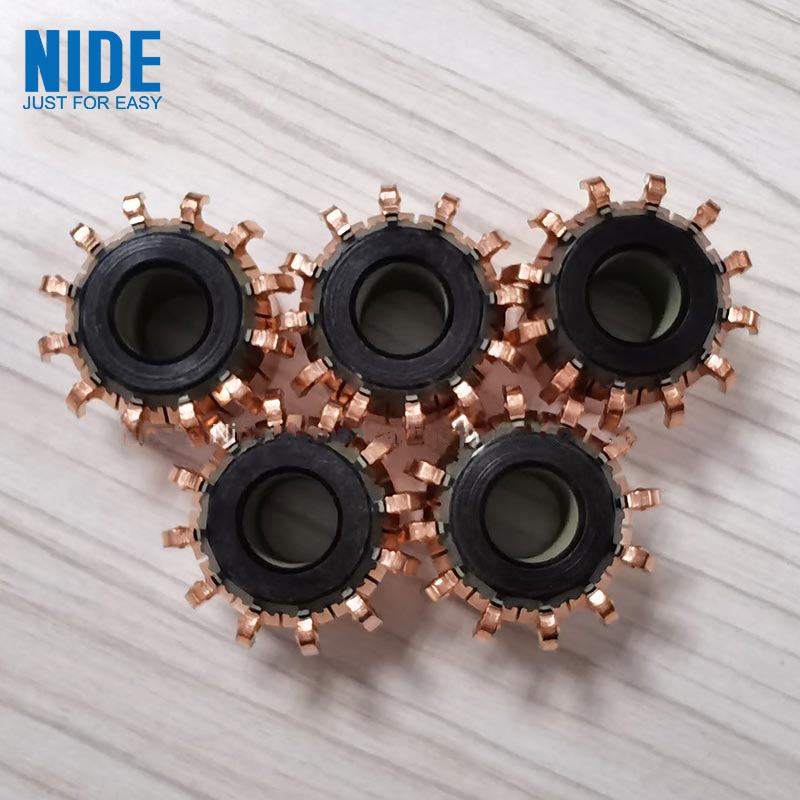

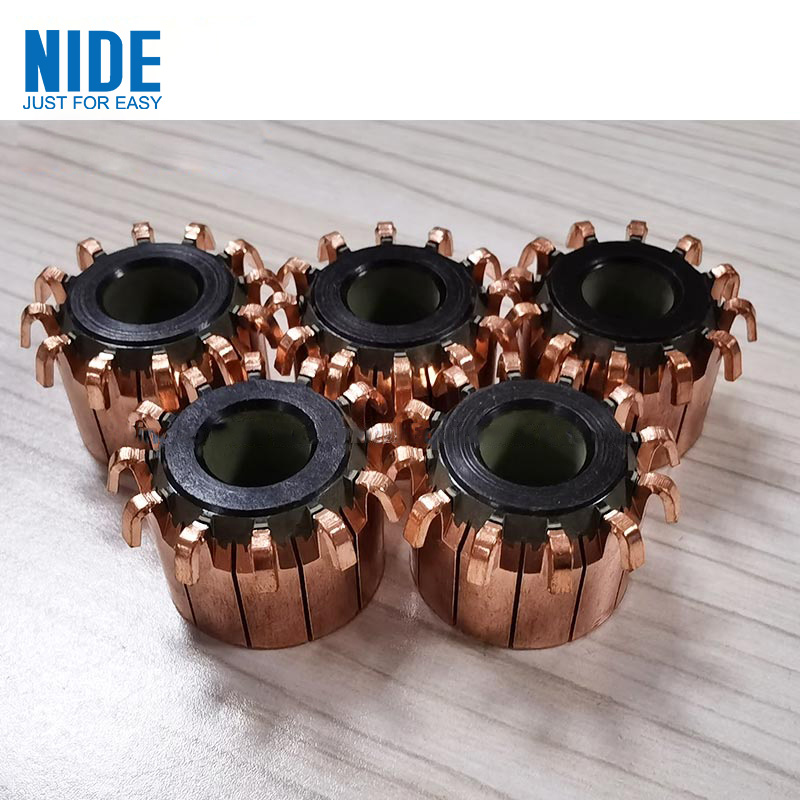

Մազերի չորանոց շարժիչային կոմուտատորը ներառում է կաղապարի մարմին, որը սեղմված է bake lite փոշիով: Կաղապարի մարմինն ապահովված է միկա ակոսով: Կեռիկի տիպի կոմուտատորը կազմված է կաղապարի մարմնից, կոմուտատորի կտորից, ամրապնդող օղակից և ներքին թևից: Կաղապարի մարմինը կփոխվի Ուղղության կտորը, ամրացնող օղակը և ներքին թեւը ֆիքսված միացված են:
Մոդել No. |
ՕԴ |
ID (մմ) |
Ընդհանուր բարձրություն |
Հատվածի երկարությունը |
Hook/Riser dia. |
Բար No. |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
ՁՔԴ-ՌՁ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
ՁՔԴ-ՌԶ32-089Ա |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
ՁՔԲ-ՌԶ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
ՁՔԲ-ՌԶ32-090Ա |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
ՁՔԴ-ՌՁ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
ՁՔԴ-ՌԶ31-098Ա |
28 |
φ10 |
19 |
18 |
33 |
24 |
ՁՔԴ-ՌԶ31-098Բ |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Վարսահարդարիչի շարժիչային կոմուտատորները օգտագործվում են DC շարժիչների, գեներատորների և ունիվերսալ շարժիչների մեջ:
Համոզվեք, որ ռոտորի ոլորունների հոսանքը միշտ հոսում է նույն ուղղությամբ:
Շարժիչում կոմուտատորը էլեկտրական հոսանք է կիրառում ոլորունների վրա: Կայուն պտտվող ոլորող մոմենտ է առաջանում՝ պտտվող ոլորունների ընթացիկ ուղղությունը շրջելով յուրաքանչյուր կես պտույտում:
Գեներատորում կոմուտատորը փոխում է հոսանքի ուղղությունը, յուրաքանչյուր պտույտով, որը ծառայում է որպես մեխանիկական ուղղիչ՝ փոխակերպելու փոփոխական հոսանքը ոլորուններից դեպի միակողմանի ուղղակի հոսանքի արտաքին բեռնվածքի միացումում:
Վարսահարդարիչի շարժիչային կոմուտատորները պտտվող էլեկտրական անջատիչ են, որը պարբերաբար փոխում է հոսանքի ուղղությունը ռոտորի և արտաքին շղթայի միջև:
