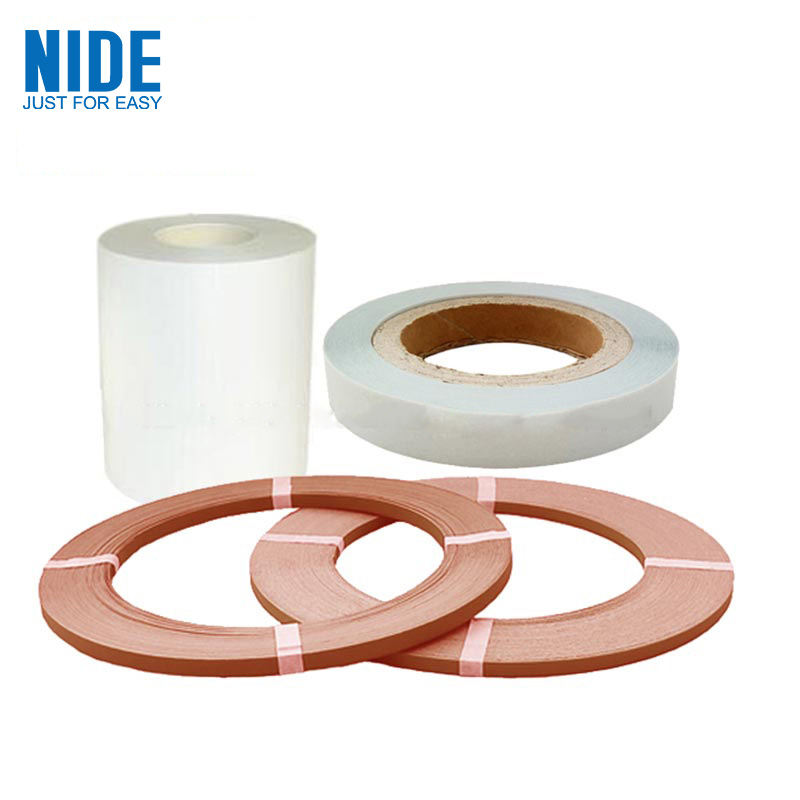

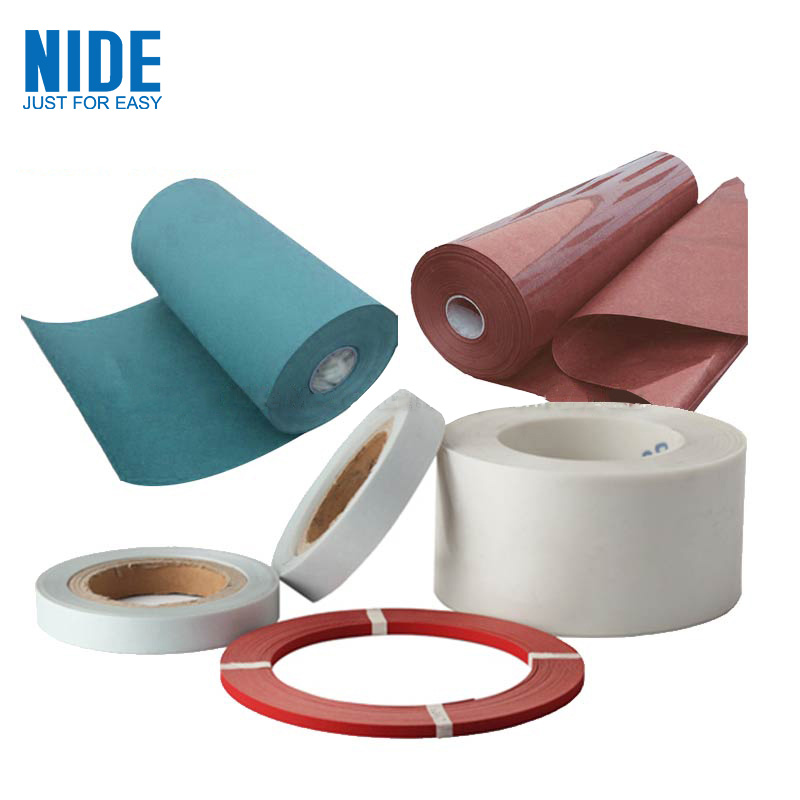

Electrical DMD Insulation Paper-ը ճկուն կոմպոզիտային նյութ է 6630 DMD էլեկտրական մեկուսիչ թուղթ: Այս DMD մեկուսիչ թուղթը եռաշերտ կոմպոզիտային էլեկտրական մեկուսիչ թուղթ է: Այն լամինացված է երկու շերտ պոլիեսթեր մանրաթելից ոչ հյուսված գործվածքով և մեկ շերտով պոլիեսթեր թաղանթով կենտրոնում: Կառուցվածքը Dacron+Mylar+Dacron է, ուստի այն կոչվում է DMD:
PET դասի E ճշգրտում |
||||||||
Նյութ |
Միավոր |
Ստանդարտ |
||||||
Հաստությունը |
հըմ |
100 |
125 |
175 |
188 |
200 |
250 |
|
Հանդուրժողականություն |
% |
±3 |
±3 |
±3 |
±4 |
±4 |
±4 |
|
Առաձգական ուժ |
ուղղահայաց |
Mpa |
‰¥ 170 |
‰¥ 160 |
‰¥ 160 |
‰¥ 150 |
‰¥ 150 |
‰¥ 150 |
Հորիզոնական |
Mpa |
‰¥ 170 |
‰¥ 160 |
‰¥ 160 |
‰¥ 150 |
‰¥ 150 |
‰¥ 150 |
|
Ջերմային նեղացում |
ուղղահայաց |
% |
≤1.5 |
|||||
Հորիզոնական |
% |
≤0.6 |
||||||
Մշուշ |
% |
≤2.0 |
≤2.6 |
≤3.5 |
≤4.0 |
≤4.6 |
≤6.0 |
|
Թրջող լարվածություն |
≥52 դին/սմ |
|||||||
հաճախականության էլեկտրական ուժ |
V/um |
‰¥90 |
≥80 |
≥69 |
≥66 |
≥64 |
≥60 |
|
Ջերմային դաս |
/ |
E |
||||||
Ծավալի դիմադրողականություն |
© մ |
≥1x1014 |
||||||
Խտություն |
գ/սմ³ |
1,4±0,010 |
||||||
Հարաբերական դիէլեկտրական հաստատուն |
2.9~3.4 |
|||||||
Դիէլեկտրիկ կորստի գործոն |
≤3x10-3 |
Էլեկտրական DMD մեկուսիչ թղթերը հարմար են շարժիչի ոլորման, էլեկտրական ոլորուն մեկուսացման, ոլորուն մետաղալարերի ծածկույթի մեկուսացման համար:
