Կոմուտատոր էլեկտրական գործիքների համար. փոքր բաղադրիչը հուսալի շարժիչի աշխատանքի հետևում

Երբ մարդիկ օգտագործում են էլեկտրական գործիքներ, ինչպիսիք են էլեկտրական գայլիկոնները, անկյունային սրճաղացները, սղոցները և փայլեցնող մեքենաները, նրանք սովորաբար կենտրոնանում են շարժիչի հզորության, արագության և ամրության վրա: Այնուամենայնիվ, շատ խոզանակով էլեկտրական շարժիչների ներսում փոքր բաղադրիչը կարևոր դեր է խաղում էլեկտրական էներգիան մեխանիկական շարժման վերածելու գործում.Կոմուտատոր էլեկտրական գործիքների համար. Չնայած կոմուտատորը շարժիչի հավաքման միայն փոքր մասն է, դրա դիզայնն ուղղակիորեն ազդում է շարժիչի արդյունավետության, շահագործման կայունության, աղմուկի մակարդակի և ծառայության ժամկետի վրա: Արդյունաբերություններում, որոնք պահանջում են բարձր արագությամբ պտտվող սարքավորումներ, կոմուտատորների արտադրությունը ներառում է ճշգրիտ ճարտարագիտություն, նյութերի ընտրություն և որակի խիստ վերահսկողություն:

Ի՞նչ է կոմուտատորը էլեկտրական գործիքների համար:

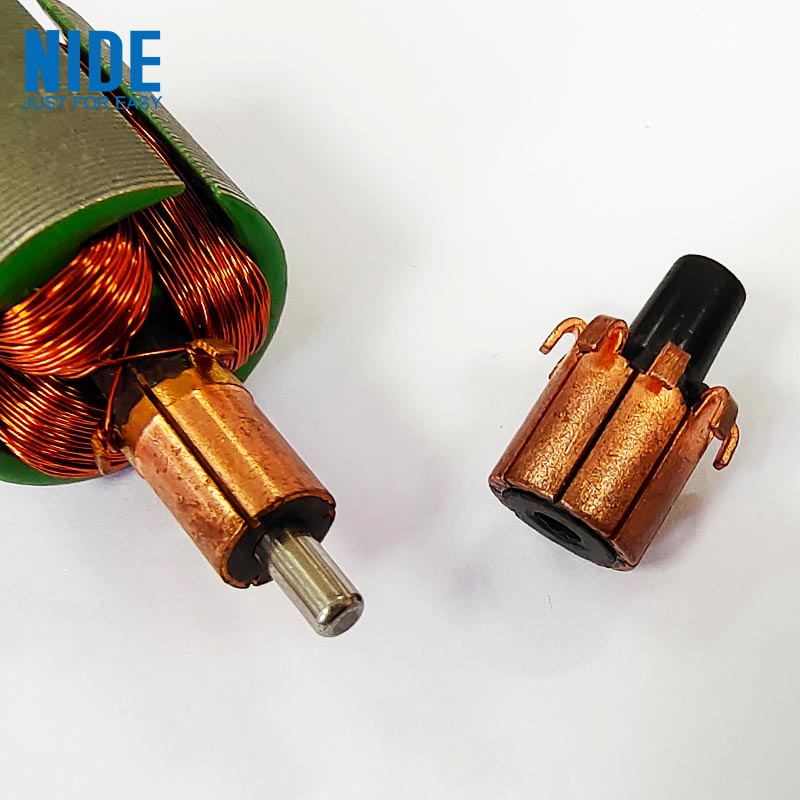

A Կոմուտատոր էլեկտրական գործիքների համարպտտվող էլեկտրական անջատիչ բաղադրիչ է, որն օգտագործվում է խոզանակով DC շարժիչներում և ունիվերսալ շարժիչներում: Նրա հիմնական գործառույթը շարժիչի ոլորունների միջով հոսող հոսանքի ուղղությունը վերահսկելն է, ինչը թույլ է տալիս շարժիչի ռոտորին շարունակել պտտվել: Տիպիկ կոմուտատորը բաղկացած է.

Բաղադրիչ	Գործառույթ
Պղնձի հատվածներ	Անցկացրեք էլեկտրական հոսանք խոզանակների և ռոտորի ոլորունների միջև
Մեկուսիչ նյութ	Էլեկտրականորեն առանձնացնում է պղնձի առանձին հատվածները
Հիմնական կառուցվածքը	Ապահովում է մեխանիկական աջակցություն պտտվող աշխատանքի համար
Միացման տերմինալներ	Կոմուտատորը միացնում է շարժիչի ոլորուններով

Գործողության ընթացքում ածխածնային խոզանակները շփվում են պտտվող կոմուտատորի մակերեսի հետ՝ էլեկտրական էներգիան շարժիչին փոխանցելու համար:

Ինչու՞ է կոմուտատորը կարևոր էլեկտրական գործիքների շարժիչներում:

Էլեկտրական գործիքի շարժիչը գործում է պահանջկոտ պայմաններում. Բարձր ռոտացիոն արագություն Հաճախակի սկսել և դադարեցնել Ծանր մեխանիկական բեռներ Շարունակական թրթռում Այս պայմաններում կոմուտատորը պետք է պահպանի կայուն էլեկտրական շփումը: Լավ մշակված կոմուտատորը օգնում է բարելավել. Շարժիչի արդյունավետություն Պտտման կայունություն Էլեկտրական հաղորդունակություն Գործիքի շահագործման ժամկետը Եթե կոմուտատորի մակերեսը մաշվում է անհավասար, դա կարող է հանգեցնել այնպիսի խնդիրների, ինչպիսիք են. Կայծերի ավելացում Նվազեցված շարժիչի հզորությունը Ջերմության ավելցուկ առաջացում Խոզանակի կյանքը կրճատվել է

Արդյունաբերության գաղտնիք. կոմուտատորի մակերևութային որակն ավելի կարևոր է, քան արտաքին տեսքը

Կոմուտատորը կարող է թվալ պարզ պղնձե բաղադրիչ, բայց դրա մակերեսի վիճակը չափազանց կարևոր է: Շարժիչային արտադրողները մեծ ուշադրություն են դարձնում. Հատվածի ճշգրտություն Մակերեւույթի կոշտություն Կլորության ճշգրտություն Մեկուսացման տարածություն Նույնիսկ արտադրական փոքր տարբերությունները կարող են ազդել. Շփման կայունություն ածխածնային խոզանակներով Էլեկտրական դիմադրություն Ջերմության առաջացում Բարձր արագությամբ էլեկտրական գործիքների դեպքում պտտվող բաղադրիչի փոքր անհավասարակշռությունը կարող է առաջացնել թրթռում և նվազեցնել շարժիչի աշխատանքը:

Էլեկտրական գործիքների կոմուտատորներում օգտագործվող նյութեր

Կոմուտատորի նյութական համակցությունը որոշում է դրա էլեկտրական և մեխանիկական աշխատանքը:

Պղնձի հատվածներ

Պղինձը սովորաբար օգտագործվում է հետևյալ պատճառով. Բարձր էլեկտրական հաղորդունակություն Լավ ջերմային կատարում Հարմար մեխանիկական հատկություններ

Մեկուսիչ նյութեր

Պղնձի հատվածների միջև մեկուսացումը կանխում է էլեկտրական կարճ միացումները: Ընդհանուր նյութերը ներառում են. Միկա Բարձր ջերմաստիճանի մեկուսիչ միացություններ

Հատուկ խառնուրդ նյութեր

Որոշ հավելվածներ օգտագործում են պղնձի համաձուլվածքներ՝ բարելավելու համար. Հագնվելու դիմադրություն Մեխանիկական ուժ Բարձր արագությամբ կատարում

Էլեկտրական գործիքների կոմուտատորի ետևում գտնվող արտադրական գործընթացը

Հուսալի կոմուտատորի արտադրությունը պահանջում է մի քանի ճշգրիտ գործընթաց:

Պղնձի հատվածի ձևավորում

Պղնձի կտորները ձևավորվում են ճշգրիտ հատվածներով՝ ըստ շարժիչի նախագծման պահանջների:

Ձուլում և հավաքում

Պղնձի հատվածները ամրացվում են մեկուսիչ նյութերով, ամբողջական պտտվող կառուցվածք ստեղծելու համար:

Մեքենաներ և մակերեսների հարդարում

Կոմուտատորի մակերեսը ճշգրտորեն մշակվում է՝ ապահովելու համար. Ճիշտ տրամագիծը Հարթ շփման մակերես Կայուն ռոտացիա

Փորձարկում

Որակի ստուգումները կարող են ներառել. Չափային չափում Էլեկտրական հաղորդունակության փորձարկում Մեկուսացման փորձարկում Դինամիկ հավասարակշռության փորձարկում

Commutator vs Brushless Motor Technology

Առանց խոզանակային շարժիչների տեխնոլոգիայի զարգացման շնորհիվ որոշ ժամանակակից էլեկտրական գործիքներ փոխարինել են ավանդական խոզանակով շարժիչներին: Տարբերությունները ներառում են.

Առանձնահատկություն	Խոզանակով շարժիչ կոմուտատորով	Առանց խոզանակի շարժիչ
Կառուցվածք	Օգտագործում է խոզանակներ և կոմուտատոր	Օգտագործում է էլեկտրոնային կառավարման համակարգ
Տեխնիկական սպասարկում	Պահանջում է խոզանակի փոխարինում ժամանակի ընթացքում	Ընդհանուր առմամբ ավելի ցածր մեխանիկական մաշվածություն
Արժեքը	Ավելի խնայող դիզայն	Ավելի բարձր տեխնոլոգիական պահանջներ
Դիմում	Տարածված է շատ ավանդական էլեկտրական գործիքներում	Ավելի ու ավելի է օգտագործվում առաջադեմ գործիքներում

Չնայած առանց խոզանակների շարժիչի աճին, կոմուտատորի վրա հիմնված շարժիչները շարունակում են լայնորեն կիրառվել իրենց հասուն տեխնոլոգիայի, ծախսերի առավելությունների և հուսալի կատարողականության պատճառով:

Կոմուտատորների ընդհանուր կիրառությունները էլեկտրական գործիքներում

Կոմուտատորները լայնորեն օգտագործվում են շարժիչներում՝

Էլեկտրական փորվածքներ

Ապահովեք կայուն պտույտ հորատման և ամրացման աշխատանքների համար:

Անկյունային սրճաղացներ

Աջակցեք բարձր արագությամբ ռոտացիային՝ պահանջկոտ աշխատանքային պայմաններում:

Էլեկտրական սղոցներ

Պահպանեք շարժիչի աշխատանքը կտրող բեռների ժամանակ:

Սանդերներ և փայլեցնող գործիքներ

Ապահովել հետևողական արագության հսկողություն մակերեսի մշակման համար:

Թաքնված մարտահրավեր. Ջերմության և մաշվածության կառավարում

Կոմուտատորների նախագծման ամենամեծ մարտահրավերներից մեկը էլեկտրական աշխատանքի և մեխանիկական մաշվածության միջև կապի վերահսկումն է: Գործողության ընթացքում. Վրձինները շփում են ստեղծում Էլեկտրական հոսանքը ջերմություն է առաջացնում Պտտումը առաջացնում է մեխանիկական սթրես Կոմուտատորի լավ դիզայնը պետք է հավասարակշռի. Հաղորդունակություն Հագնվելու դիմադրություն Ջերմաստիճանի կայունություն Կապի հուսալիություն Ահա թե ինչու է անհրաժեշտ նյութի ընտրությունը և արտադրության ճշգրտությունը:

Էլեկտրական գործիքների կոմուտատորների ապագա միտումները

Բարելավված նյութական տեխնոլոգիա

Հետագա զարգացումները կարող են կենտրոնանալ հետևյալի վրա. Ավելի լավ մաշվածության դիմացկուն նյութեր Բարելավված պղնձի համաձուլվածքի կատարումը Ավելի երկար ծառայության ժամկետ

Բարձր ճշգրտության Արտադրություն

Ընդլայնված արտադրական սարքավորումները կբարելավվեն. Չափերի ճշգրտություն Մակերեւույթի հետեւողականություն Շարժիչի արդյունավետություն

Հիբրիդային շարժիչի զարգացում

Թեև առանց խոզանակների շարժիչները աճում են, խոզանակով շարժիչների բարելավված տեխնոլոգիաները կարող են շարունակել ծառայել ծախսերի նկատմամբ զգայուն և արդյունաբերական ծրագրերում:

Եզրակացություն. Հզոր գործիքներին աջակցող փոքր բաղադրիչ

Էլեկտրական գործիքների կոմուտատորը կարող է թաքնված լինել շարժիչի ներսում, սակայն դրա դերը կարևոր է էլեկտրական էներգիայի փոխակերպման և կայուն աշխատանքի համար: Ճշգրիտ արտադրության, առաջադեմ նյութերի և շարունակական կատարելագործման շնորհիվ կոմուտատորները շարունակում են ապահովել հուսալի կատարում փորվածքների, հղկող սարքերի, սղոցների և շատ այլ էլեկտրական գործիքների մեջ: Այս փոքրիկ պտտվող բաղադրիչը ցույց է տալիս, թե ինչպես նույնիսկ ամենափոքր մասերը կարող են մեծ ազդեցություն ունենալ արդյունաբերական սարքավորումների աշխատանքի վրա:
